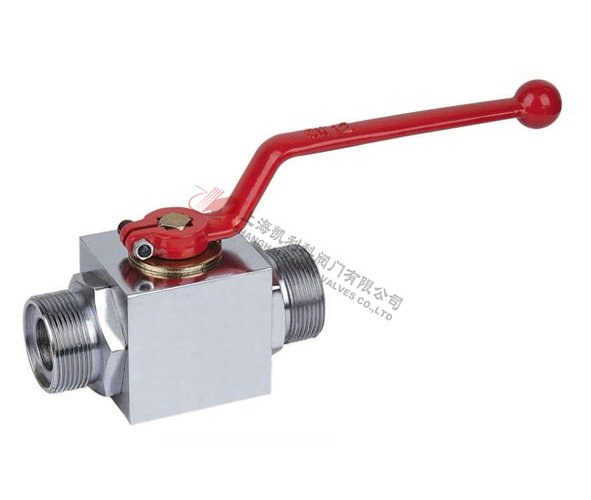

CJZQ高壓球閥
CJZQ高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
|
產品名稱： |
CJZQ高壓球閥 |
產品型號： |
CJZQ |
|
公稱通徑： |
DN10～DN50 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～31.5Mpa |
連接方式： |
法蘭式 |
|
適用溫度： |
-20～+100℃～+170℃ |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
CJZQ高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
產品特點
CJZQ高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

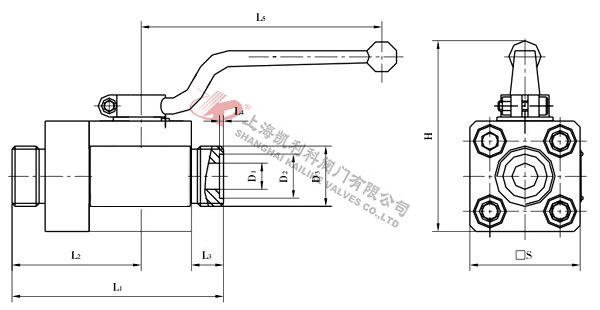

外形結構圖
主要外形尺寸
|
型號 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
S |
|
CJZQ-H10L |
Ф9 |
Ф20 |
M27×1.5 |
100 |
62 |
14 |
2 |
105 |
86 |
46 |
|
CJZQ-H15L |
Ф14 |
Ф22 |
M30×1.5 |
105 |
64 |
16 |
2 |
147 |
99 |
52 |
|
CJZQ-H20L |
Ф18 |
Ф28 |
M36×2 |
121 |
74 |
18 |
2.5 |
185 |
108 |
60 |
|
CJZQ-H25L |
Ф23 |
Ф35 |
M42×2 |
135 |
80 |
20 |
2.5 |
185 |
118.5 |
70 |
|
CJZQ-H32L |
Ф30 |
Ф40 |
M52×2 |
160 |
96 |
22 |
2.5 |
240 |
137 |
84 |
|
CJZQ-H40L |
Ф38 |
Ф45 |
M60×2 |
180 |
106 |
24 |
2.5 |
240 |
148 |
96 |
|
CJZQ-H50L |
Ф48 |
Ф55 |
M72×2 |
205 |
105 |
26 |
2.5 |
240 |
172 |
120 |
聲明：【CJZQ高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CJZQ高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
